雙腔回轉式破碎機

雙腔回轉式破碎機介紹

  雙腔回轉破碎機是一種新型的可代替細鄂式破碎機破，圓錐破等礦石破碎機，在選礦行業市場前景遠大。雙腔回轉式破碎機主要工作部件是一個高速回轉的破碎輥，該輥與左右對稱設置的一對曲線形破碎板耦合組成兩個鉗料好的優化破碎腔，在主軸偏心作用下使破碎輥?zhàn)鰴M向旋擺運動，使之產生強勁的循環擠壓力，連續漸進對兩個破碎腔中的物料交替進行破碎，產品從兩條排料口不斷地排出。

  廣泛用于金屬、非金屬礦石，建筑化工原料，水泥熟料，耐火材料等抗壓強度60兆帕以下的各種巖礦物料的中、細碎及超細碎粗磨作業。 該機可一機替代多機、以碎代磨，簡化工藝節省投資，是中小型選礦廠、水泥廠的理想破碎設備。

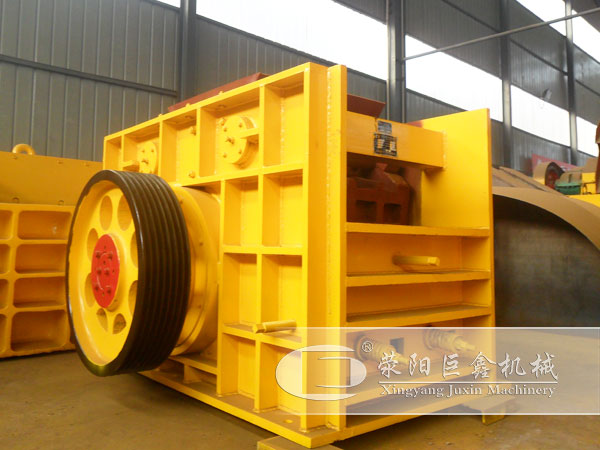

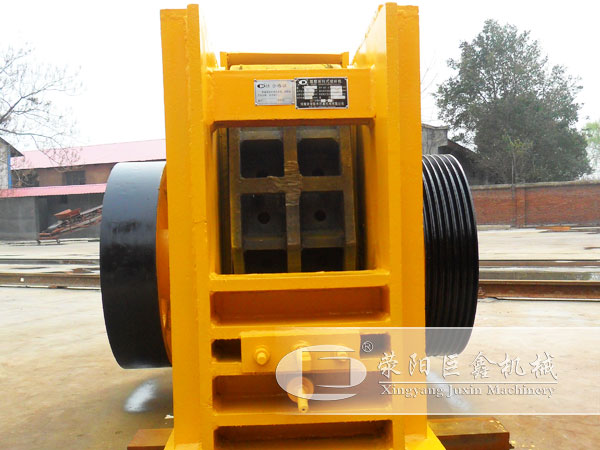

雙腔回轉式破碎機設備展示

雙腔回轉式破碎機工作原理

  雙腔回轉破碎機工作部件為一個偏心回轉的圓輥機構，圓輥與固定對稱設置在其兩側的棘齒凹面形破碎板耦合，形成兩個曲線形破碎腔，腔底有大傾角非阻塞式排料口。

  物料從給料口同時進入兩個破碎腔，借助于偏心回轉輥的旋擺運動，而依次被壓縮、磨削及劈裂，在三者的綜合作用下被破碎。破碎工作在兩個破碎腔內交替進行，每個破碎腔都能破碎并將產品迅速排出。

雙腔回轉式破碎機性能特點

  1、雙腔回轉式破碎機結構緊湊、工作振動小、 噪音小。

  2、雙腔破維護簡單，維修成本低 ，降低設備運行的成本。

  3、雙腔回轉式破碎機構損耗少，節能效果明顯 。

  4、雙腔回轉式破碎機電耗僅為0.3～0.5kwh/t

  5、雙腔回轉式細碎機較傳統破碎機降低50％以上。

  6、雙腔回轉式破碎機多碎少磨，物料受層壓破碎，破碎比大、粒度均勻，細碎效果明顯 ，可提高磨礦效率10％～20％。

  7、主要易損件輥皮采用特殊堆焊工藝，很大程度提高了輥皮的耐磨程度，延長了雙腔回轉式破碎機的使用壽命。

雙腔回轉式破碎機技術參數

型號 Model	出料粒度 Discharge size (mm)	進料粒度 Max Feed Size (mm)	處理量 Capacity (t/h)	功率 Power (kw)	總重量 Weight (t)
SHP0604	0-30	100	15-40	22	4.8
SHP0507	0-30	120	25-60	30	6.98
SHP0608	0-30	150	35-80	37	9.8
SHP0812	0-30	250	45-120	55	12.5

型號 Model	處理量 (t/h)	功率 (kw)	總重量 (t)
SHP0604	15-40	22	4.8
SHP0507	25-60	30	6.98
SHP0608	35-80	37	9.8
SHP0812	45-120	55	12.5
