液壓圓錐破碎機

液壓圓錐破碎機介紹

  巨鑫機械生產液壓圓錐破碎機結構和材質設計融合了世界先進技術水平，是一種先進的大功率、大破碎比、高生產率的石頭破碎機，具有、節能、環保、經濟實用的特點，與傳統的圓錐破碎機相比，其生產能力、成品料粒度、使用壽命等方面具有明顯優勢。

  適用于破碎普氏硬度f(wàn)=5~16的如鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石等各種礦石和巖石，中碎和細碎。在冶金、礦山、交通、建筑、化工、制沙生產線、砂石生產線等眾多行業獲得廣泛的應用和一致好評。

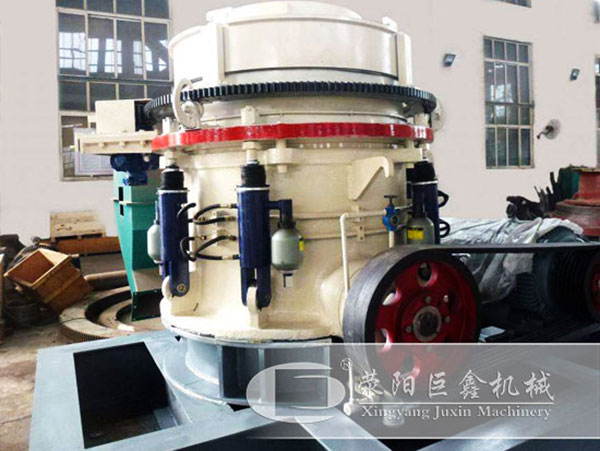

液壓圓錐破碎機設備展示

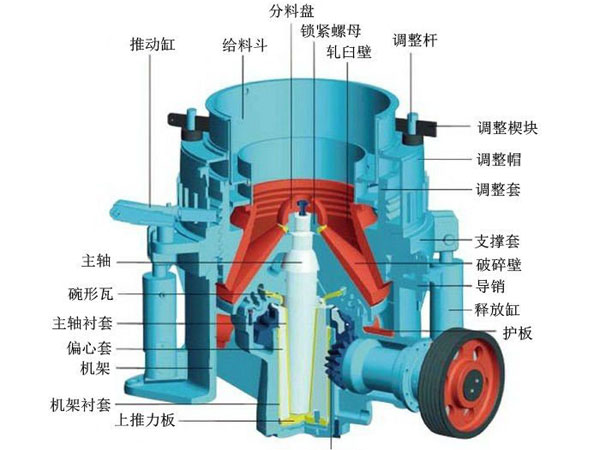

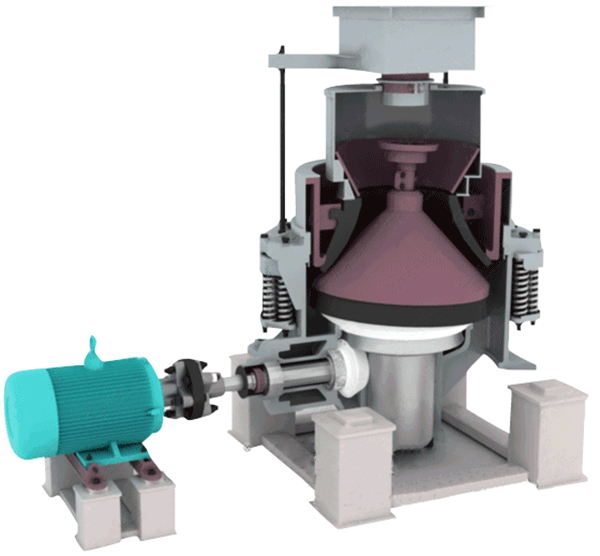

液壓圓錐破碎機工作原理

  液壓圓錐破碎機一個是動錐固定在主軸上，另一個定錐是機架的一部分，是靜置的。主軸動錐與定錐相交成β角（1°左右）。主軸的下端插入偏心襯套中，襯套以偏心距繞著軸套旋轉，使動錐沿著定錐的內表面做偏旋擺動運動，靠攏定錐的地方，該處的石料就受到動錐擠壓、彎曲、剪切作用而破碎，偏離定錐的地方，已經破碎的石料由于重力的作用就于錐底落下，因?yàn)槠囊r套連續轉動，動錐也連續旋轉擺動，故破碎過程和卸料過程就沿著定錐內表面連續依次進行。

液壓圓錐破碎機性能特點

  1、結構合理，破碎原理及技術參數先進，運轉可靠，易損件消耗少、運行成本低。

  2、具有大破碎力，生產效率高、產量高，產品粒形好。

  3、液壓系統方便可靠，具有液壓保護及液壓清腔、自動化程度高、減少停機時間，能提供安定有效的過載保護。

  4、多種破碎腔，適應大范圍產品粒度要求。

  5、根據需要即可隨時實現其破碎、整形、制砂能功能的互換；一機多用、（石料的整形、制砂等功能）

  6、潤滑系統先進可靠，圓錐破碎機采用獨特的稀油潤滑系統設計，大大提高了設備軸承使用壽命。

液壓圓錐破碎機技術參數

緊邊排料口通過量（T/h)Capacity of tight side discharge opening
型號 Model	功率 （Kw）	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	45mm	51mm
HP200	160	80-120	105-150	130-180	145-185	150-200	165-215	185-230	210-245
HP300	220	110-140	145-180	170-215	190-230	220-260	225-275	245-320	300-375	345-430
HP400	315	135-170	180-225	215-275	250-320	275-345	285-365	315-425	350-480	400-450	455-615
HP500	400	170-220	225-290	270-345	310-400	340-425	360-450	400-530	425-585	500-670	560-770
HP800	630	240-335	315-420	375-500	420-540	465-590	490-725	545-790	585-920	670-990	765-1100

緊邊排料口通過量（T/h)Capacity of tight side discharge opening
型號 Model	功率 （Kw）	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	45mm	51mm
HP200	160	80-120	105-150	130-180	145-185	150-200	165-215	185-230	210-245
HP300	220	110-140	145-180	170-215	190-230	220-260	225-275	245-320	300-375	345-430
HP400	315	135-170	180-225	215-275	250-320	275-345	285-365	315-425	350-480	400-450	455-615
HP500	400	170-220	225-290	270-345	310-400	340-425	360-450	400-530	425-585	500-670	560-770
HP800	630	240-335	315-420	375-500	420-540	465-590	490-725	545-790	585-920	670-990	765-1100
